Ленточные фундаменты являются самыми распространенными, но применимы не на всех грунтах. Чтобы приступить к строительству такого фундамента, необходимо тщательно исследовать грунты и решить, какой толщины и высоты должна быть лента.

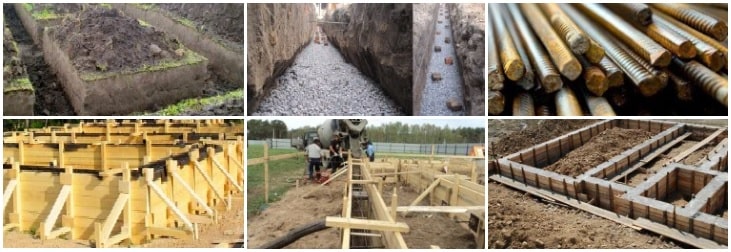

В данной статье мы подробно опишем все этапы строительства ленточного фундамента, начиная от рытья траншеи, армирования, опалубки и заканчивая заливкой бетона.
Геология грунта под фундаментом
Это важнейший этап, по которому определяются следующие данные:
- Тип грунта и его расчетное сопротивление.
- Глубина промерзания.
- Уровень грунтовых вод.
- Степень пучинистости грунта и его однородность.
После геологии можно приступать к проектированию самого фундамента.
Составление проекта
В зависимости от архитектурного решения, то есть, изначально запланированного здания, определяется вес дома, включая вес фундамента, снеговую, ветровую и полезную нагрузки. Тип фундамента, в нашем случае ленточный, может быть заглубленный и малозаглубленный.
Следующим этапом будет определение параметров самого фундамента, а именно:
- Ширина фундамента.
- Высота заглубленной части.
- Высота надземной части.
- Требуется ли дренаж.
Чтобы определить ширину фундамента, необходимо вес дома поделить на площадь опоры фундамента, и полученное значение должно оказаться меньше расчетного сопротивление грунта на 20%.

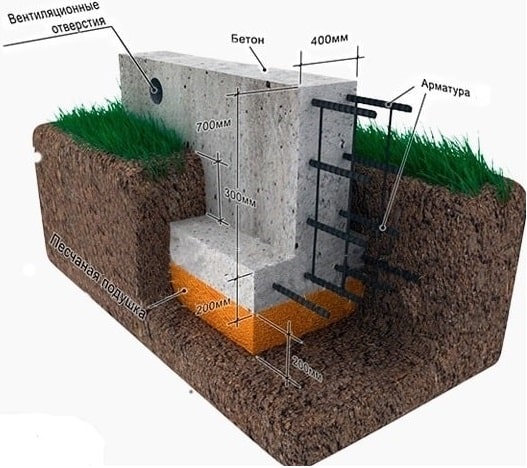

Для увеличения площади опоры фундамента, делается уширение(пятка), которая распределяет нагрузку по большей площади.
Более подробно про это мы расписали в нашей предыдущей статье – как рассчитать вес дома.
Глубина заложения ленты фундамента
Для заглубленного фундамента, глубина заложения должна быть ниже глубины промерзания на 20 см. Для малозаглубленного всё зависит от грунта, а точнее от пучинистости, глубины промерзания и уровня грунтовых вод.
Для примерного определения глубины малозаглубленного фундамента смотрите таблицу.
Высота надземной части фундамента
- Максимальная высота надземной части ленточного фундамента не должна превышать четыре ширины ленты фундамента.
- Надземная часть должна быть меньше чем подземная.
- Оптимальная высота надземной части составляет 40-50 см.
Выполнение разметки по участку
По готовому проекту необходимо тщательно вымерять все углы будущего фундамента и выставить колышки. Колья расставляются по внешнему и внутреннему периметру фундамента, между кольями натягивается шнурка, определяющая контуры для рытья траншеи фундамента.
Земляные работы для фундамента

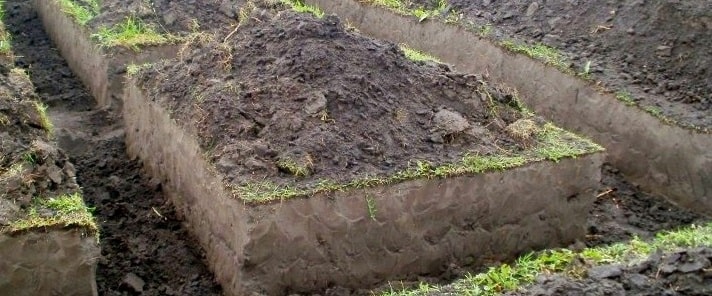

На данном этапе роется траншея, глубина которой должна быть под проект фундамента с учетом песчаной подушки и опалубки. Есть два способа рытья траншеи: трактором при помощи узкого ковша, и ручной способ (лопатами). Трактор справится намного быстрее, но лопатами получается ровнее и аккуратней.
Песчано/щебневая подушка и пленка

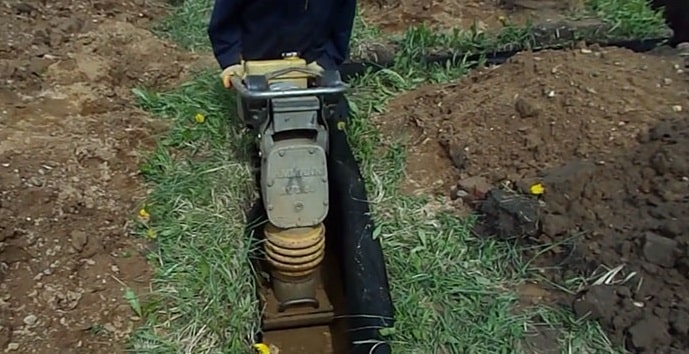

Песчаная подушка делается толщиной около 20 см, смачивается водой и хорошо утрамбовывается.
Далее в траншею укладывается пленка, которая служит дополнительной гидроизоляцией, не позволяет бетону быстро пересыхать, и предотвращает попадание грунта в бетон при заливке.
Арматурный каркас для фундамента
В некоторых случаях, намного удобнее будет сперва связать каркас в траншее, а уже после выставлять деревянную опалубку.
Этапы армирования каркаса:

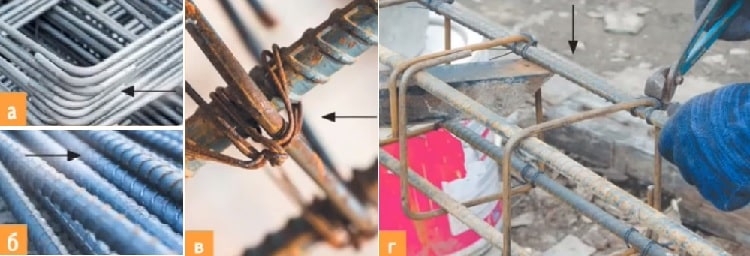

- На дно траншеи укладываются камни или кирпичи высотой 5-6 см, задача которых – приподнять арматурный каркас, чтобы создать защитный слой бетона снизу.
- Далее на дно выкладываются продольные арматурыне стержни, предварительно загнутые на углах.
- Далее на нижний ряд арматуры надеваются предварительно сделанные хомуты они же рамки, они же поперечная арматура.
- Хомуты и ряд нижней арматуры связываются вязальной проволокой.
- Если высота ленты больше 80 см, то добавляются конструкционные ряды арматуры, один ряд или более.
- Далее к каркасу добавляются верхние продольные прутки арматуры, г-образные хомуты на углах и связываются проволокой.
- Чтобы обеспечить защитный слой бетона по бокам фундамента, применяют специальные пластиковые кольца, которые помогают удерживать каркас в нужном положении.
Очень советуем ознакомиться с нашей статьей про расчет армирования ленточного фундамента, в котором подробно расписаны все нюансы по подбору арматуры и схемы армирования углов.
Установка опалубки для фундамента
Опалубка сбивается из деревянных досок, и усиливается множеством брусков, которые дополнительно упираются в землю на колышки. Также для усиления опалубки применяют металлические стяжки из проволоки, или затягиваются шпильки в пластиковых трубках.
К установке опалубки нужно подходить очень ответственно, так как жидкий бетон обладает большой распирающей силой, особенно, если высота и ширина опалубки большие. Довольно часто у неопытных строителей лопается опалубка, и бетон вытекает на землю. Чтобы избежать такой ситуации, максимально сильно усиливайте опалубку. И помните, что большее давление бетона создается в нижней части.
Не забываем про установку гильз для коммуникаций (вода, канализация).
Заливка бетоном
Очень важно, чтобы фундамент был монолитным, и чтобы достичь такого состояния, необходимо залить бетон в траншею за один раз. Вручную, бетономешалкой, этого вряд ли удастся достичь, потому лучше заказать доставку готового бетона в миксерах.
- Время между подачами бетоновозов не должно превышать два часа.
- Заливку лучше осуществлять послойно, растаскивая бетон по всему периметру.
- Для получения более пластичной(жидкой) бетонной смеси, попросите добавить в миксер пластификатор.
- Лишняя вода в бетоне понижает марочную прочность, увеличивает количество усадочных трещин и повышает количество пор в бетоне, делая его менее влагоустойчивым. Избегайте лишней воды в процессе замеса.
- Во время заливки нужно пользоваться глубинным вибратором, который уплотняет бетон и выгоняет воздух.
- Старайтесь максимально выровнять плоскость фундаментной ленты.
- В течении недели нужно проливать поверхность фундамента водой, это позволит избежать усадочных трещин и поможет бетону набрать марочную прочность. Также рекомендуем накрывать ленту пленкой.

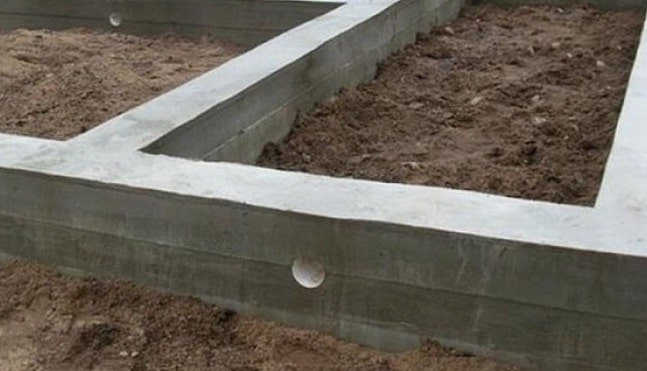

Фундамент готов. Осталось выполнить вертикальную и горизонтальную гидроизоляцию, а также утепленную отмостку, которая уменьшает глубину промерзания и отводит лишнюю воду от фундамента.
О том, сколько времени фундамент должен выстояться, мы написали отдельную статью, где рассматриваются варианты отстаивания от 10 дней, до полугода.
