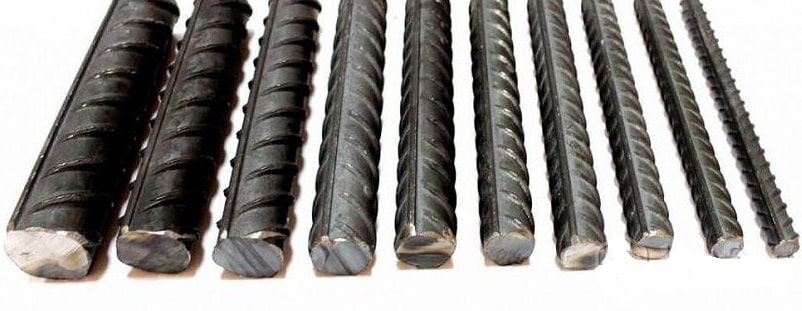

Расчет арматуры для ленточного фундамента, цена

Перед тем, как проводить расчет арматуры фундамента, необходимо определиться с толщиной фундамента и его подошвой. Чтобы это вычислить, необходимо провести геологические исследования на участке и рассчитать вес дома со всеми нагрузками. Так как это довольно большая тема, мы вынесли ее в отдельную статью – расчет веса дома. Ну а данный обзор конкретно про расчет армирования ленточного фундамента.

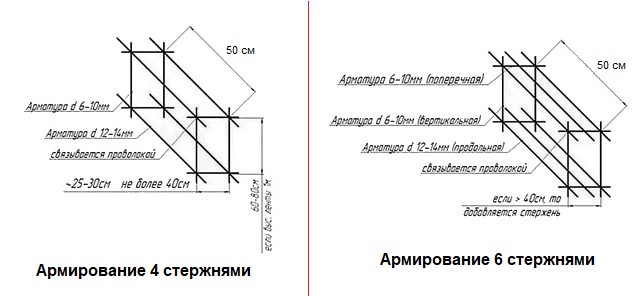

Схемы армирования ленточных фундаментов

Основную изгибающую нагрузку ленточный фундамент воспринимает в горизонтальной (продольной) плоскости. То есть, продольные прутки арматуры работают на растяжение максимально. Стоит также уточнить, что рабочими в фундаменте являются верхний и нижний ряды арматуры.

Для малоэтажных домов применяют две схемы рабочего армирования:

• Четыре рабочих стержня (два прута сверху и два снизу)
• Шесть стержней (три сверху и три снизу)

Выбрать нужную схему достаточно просто. По СНиП, расстояние между стержнями рабочей арматуры в одном ряду, не должно превышать 40 см.

Если учесть защитный слой бетона с каждой стороны по 5 см, то получаем следующее:

• Фундамент шириной до 50 см – схема с четырьмя прутками.
• Ширина от 50 до 90 см – схема с шестью стержнями.

Конструкционные продольные ряды арматуры

Стоит отметить, что если высота ленты фундамента более 70 см, то нужно добавлять конструкционные продольные ряды арматуры, их называют противоусадочными рядами и они помогают удерживать каркас в правильном положении. Диаметр конструкционных стержней арматуры обычно составляет от 8 до 10 мм.

Количество конструкционных продольных рядов зависит от высоты ленты. По СНиПу, расстояние между конструкционными рядами арматуры не должно превышать 40 см.

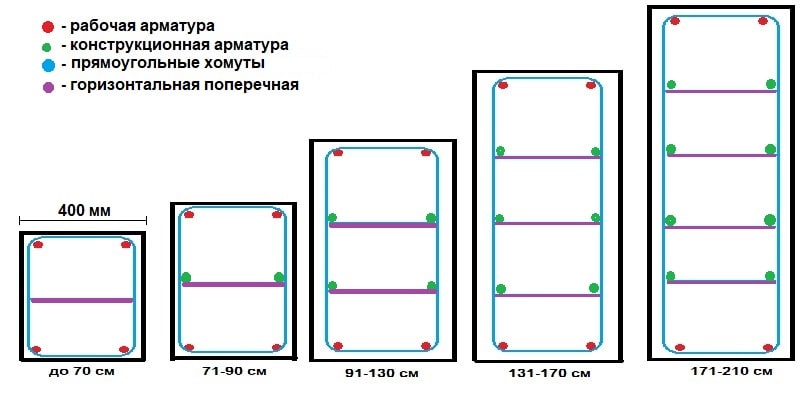

Количество рядов конструкционной арматуры, в зависимости от высоты ленты:

• До 70 см – без конструкционной продольной арматуры.
• 71-90см – 1 ряд конструкционной арматуры
• 91-130 см – 2 ряда
• 131-170 см – 3 ряда.
• 171-210 см – 4 ряда.

Расчет диаметра продольной рабочей арматуры

Общая площадь сечения рабочей продольной арматуры должна быть как минимум 0.1% от площади сечения фундамента, то есть одна тысячная от сечения фундамента. Минимальный диаметр рабочих арматурных стержней – 12 мм.

Пример: высота ленты фундамента – 100 см, ширина – 40 см.

• Площадь сечения ленты – 4000 см2.
• Находим требуемое сечение рабочей арматуры – 4000/1000 = 4 см2.

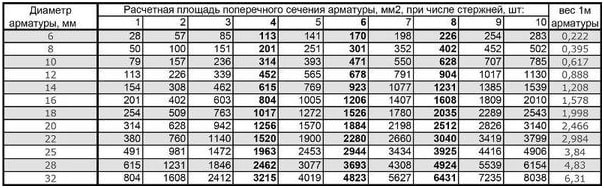

Далее по таблице подбираем арматурные прутки требуемого диаметра, в зависимости от схемы армирования – 4 или 6 рабочих стержней.

В нашем случае это 4 прутка 12-го диаметра, так как в таблице ближайшее подходящее значение 4,52 см (452 мм).

Стоит отметить, что рабочие стержни продольной арматуры должны быть одного диаметра, но в случае, если у вас не хватает требуемой арматуры, то самые толстые стержни нужно располагать в нижнем ряду.

Нахлест стержней продольной арматуры должен составлять 40 диаметров арматуры, то есть 40*12=480мм.

Расстояние между хомутами (прямоугольными рамками) составляет 500 мм, а  на углах – 300 мм.

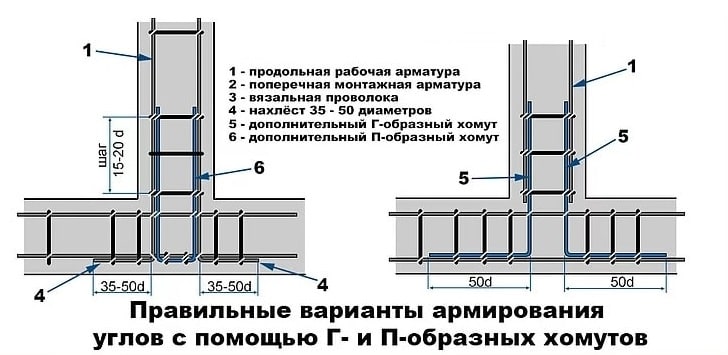

Как армировать углы ленточного фундамента

Расчет количества арматуры

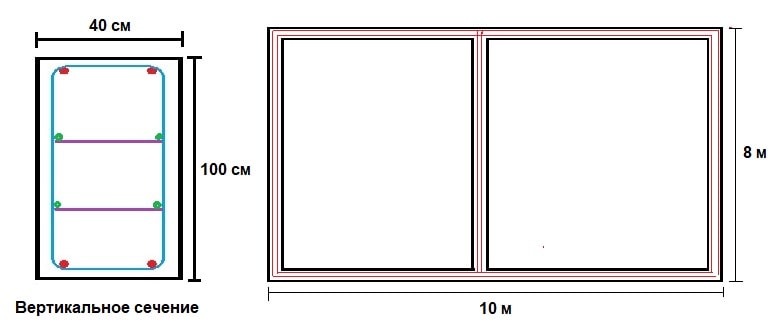

Для примера возьмем ленточный фундамент со сторонами 10 и 8 метров, с центральной балкой по середине. Высота ленты – 1 метр, ширина – 40 см. Схема армирования из 4 рабочих стержней 12 мм.

• Длина стержня арматуры — 11.7 метров.
• Общая длина ленты – 10+10+8+8+7,4 = 43,4м.
• Длина всех прутков рабочей продольной арматуры – 43,4 x 4 = 173 м, + добавим 10 метров на нахлесты, выходит 183 м.
• Длина конструктивной продольной также будет равняться 183 м.

Хомуты имеют форму прямоугольника, и периметр такого прямоугольника с учетом загибов составит: 90+90+35+35=250 см.

• Так как расстояние между хомутами составляет 50 см, то нам понадобится
• (43 x 2) + 4 = 90 хомутов диаметром 8 мм.
• Общая длина арматуры для хомутов – 90 х 2.5 =225 метров.
• Количество прутков горизонтальной поперечной арматуры – 90 х 2 =180
• Длина прутка горизонтальной поперечной арматуры – 30 см, диаметр – 8мм. Общая длина – 180 х 0.3 = 54 м.

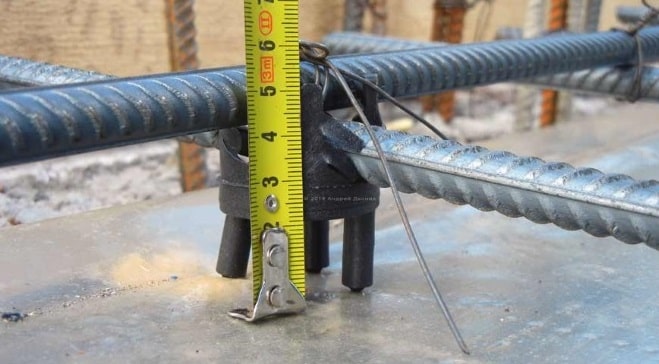

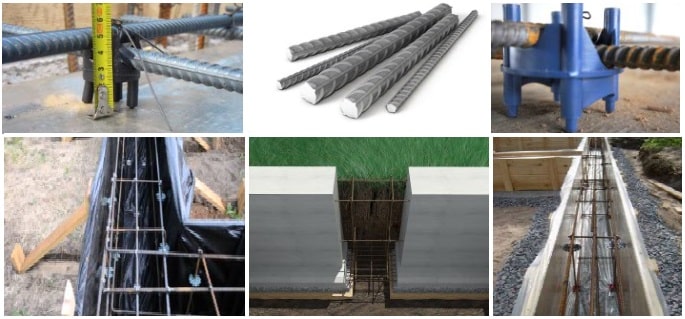

Не забывайте про защитный слой бетона — 5 см!

Общее количество арматуры

1. Рабочая продольная арматура (12 мм) – 183 метров.
2. Конструктивная продольная арматура (8 мм) – 183 м.
3. Прямоугольные хомуты (8 мм) – 225 м.
4. Горизонтальная поперечная арматура (8 мм) – 54 м.

Так как при отрезании будут остатки арматуры, то придется к полученным значениям добавить еще 10%. Всё равно арматура пригодится, к примеру, для армирования перемычек, армопояса, газобетонных стен и прочего.

На наш ленточный фундамент потребуется:

• 12 мм стержни — 183 м + 10% = 200 м
• 8 мм стержни — 420 м + 10% = 465 м

Расчет стоимости арматуры на фундамент, цена

• Вес метрового прутка арматуры диаметром 8 мм = 0.395 кг.
• Вес погонного метра 12 мм прутка – 0.888 кг.
• Рассчитаем общий вес арматуры – 0,395 х 465 + 0,888 х 200 = 362 кг.
• Примерная стоимость погонного метра 12 мм арматуры – 50 рублей.
• Примерная стоимость метра 8 мм арматуры – 20 рублей.
• Общая стоимость – 465 х 20 + 200 х 50 = 19300 рублей
• С учетом вязальной проволоки – 20 000 р.

Теперь вы ознакомлены с тем, как рассчитать примерное количество арматуры на ленточный фундамент.
