Схемы и чертежи по строительству из газобетона

На данной странице мы собрали различные схемы узлов зданий, которые будут полезны самостройщикам без собственного опыта строительства. Представленные рисунки и схемы являются примерами правильного строительтва, и на них стоит ориентироваться, но на любой стройке есть свои нюансы, а конструкции домов могут сильно отличаться. Присматривайтесь и изучайте наши схемы и чертежи, но под свои проекты делайте расчеты самосотятельно.

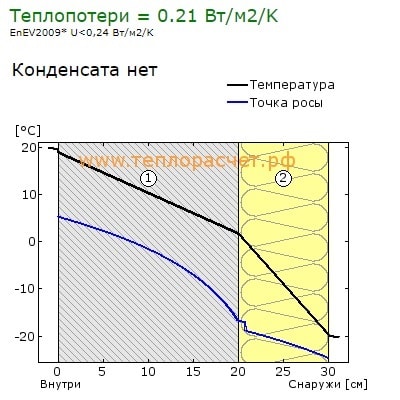

Зона конденсации в толще газобетонной стены(200 мм) с 100 мм утепления минватой.

Зона конденсации в толще газобетонной

Армирование углов ленточного фундамента и армипоясов

Схема армирование углов ленточного фундамента и армипоясов

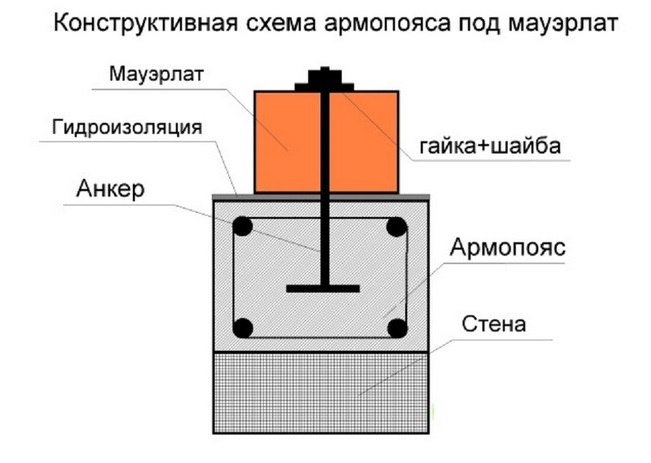

Схема армирования армопояса под мауэрлат, недостаток данной схемы в том, что не указана гидроизоляция в местах примыкания бетона и дерева.

Схема армирования армопояса под мауэрлат

Схема крепления мауэрлата к армопоясу шпильками

Схема крепления мауэрлата к армопоясу шпильками

 Узел крепления крыши к стенам

Узел крепления крыши к стенам

Схема зон армирования газобетонного фронтона

На данной схеме слабым местом является подоконная зона армирования, которая не является замкнутой. Одно из решений —  поднять уровень окна.

Схема зон армирования газобетонного фронтона

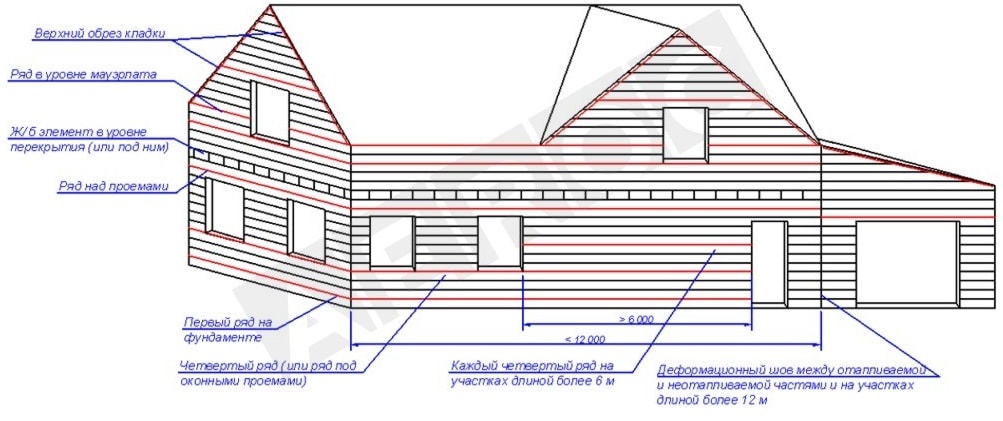

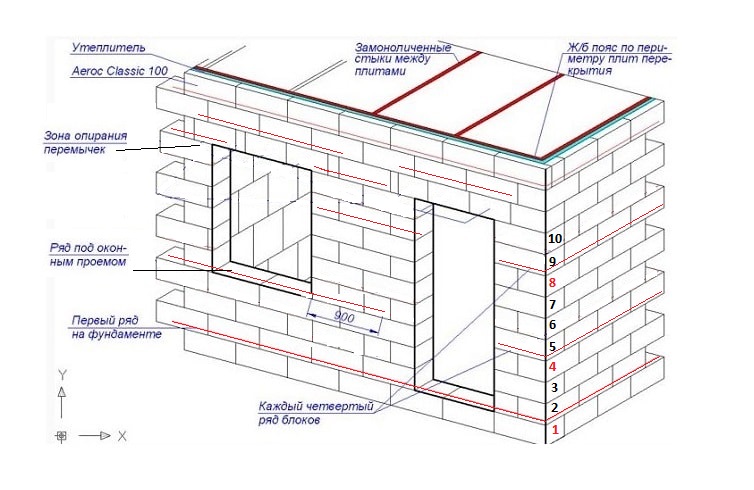

Схема рядов армирования газобетонной кладки

Схема рядов армирования газобетонной кладки

Схема рядов армирования газобетонной кладки

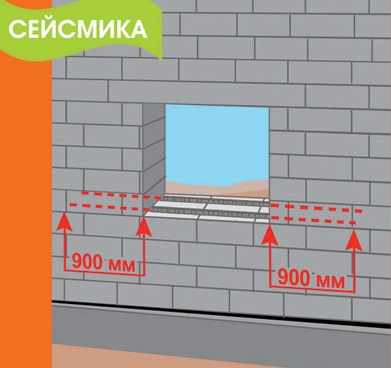

Армирование подоконных рядов

Армирование подоконных рядов

Схема крепления съемной опалубки под армопояс

Схема крепления съемной опалубки под армопояс

Вариант схемы опалубки, где внешняя часть является несъемной, а внутренняя — съемная.

Схема крепления частично съемной опалубки под армопояс

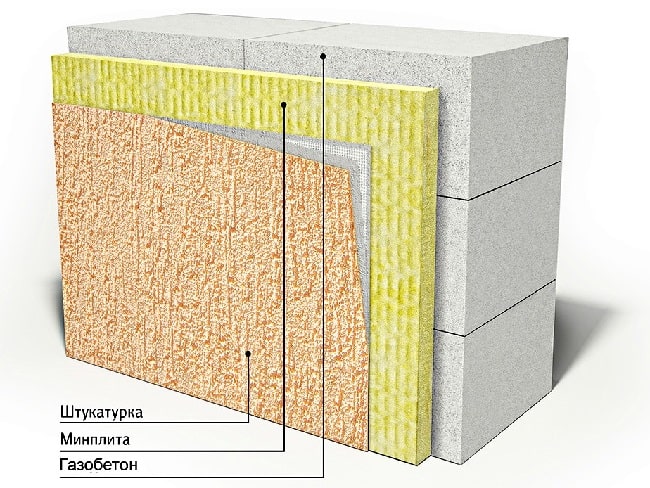

Утепление газобетона минеральной ватой (мокрый фасад)

Схема утепления газобетона минеральной ватой (мокрый фасад)

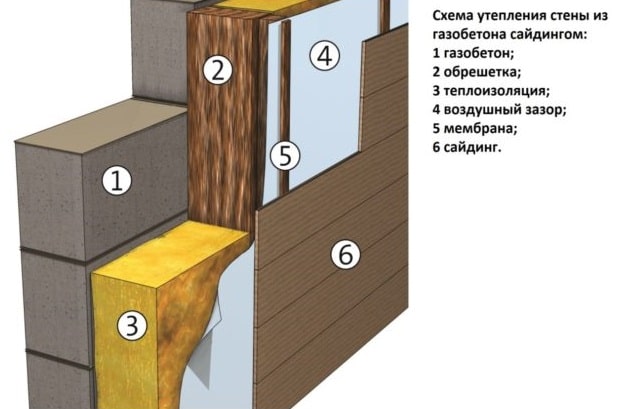

Схема утепления газобетона минватой и облицовкой сайдингом

Схема утепления газобетона минватой и облицовкой сайдингом

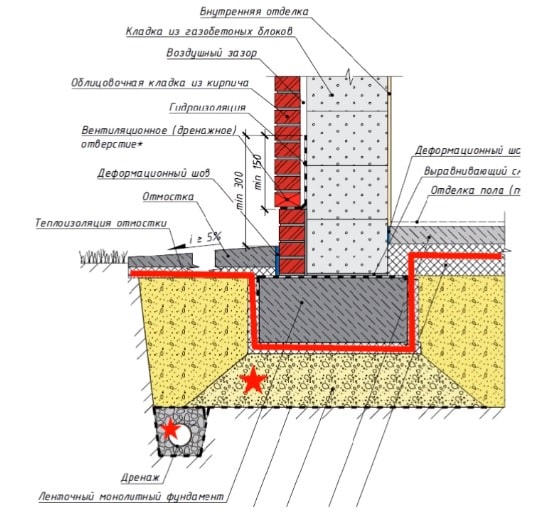

Схема газобетонной стены с утеплителем, облицовкой кирпичом и вентзазором.

Схема газобетонной стены с утеплителем

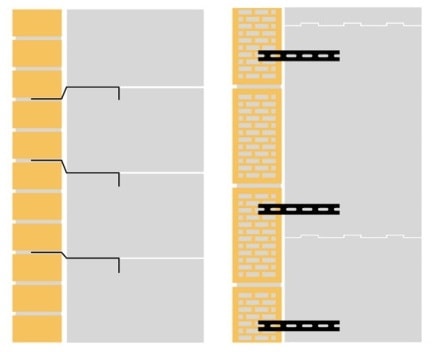

Количество металлических связей между кирпичной облицовкой и газобетоном — 3 шт на м2.

металлические связи между газобетоном и облицовочным кирпичом

Пример ленточного фундамента

Пример ленточного фундамента

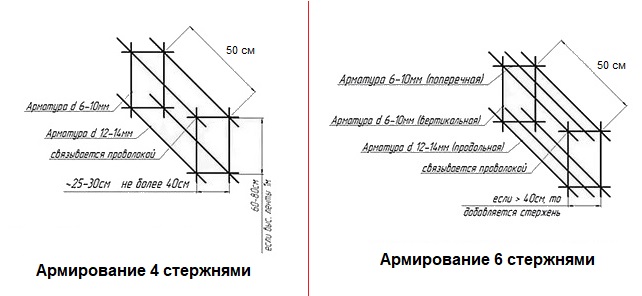

Схемы армирования ленточных фундаментов

Схемы армирования ленточных фундаментов

Схема варианта ленточного фундамента без цокольной части

Схема варианта ленточного фундамента без цокольной части

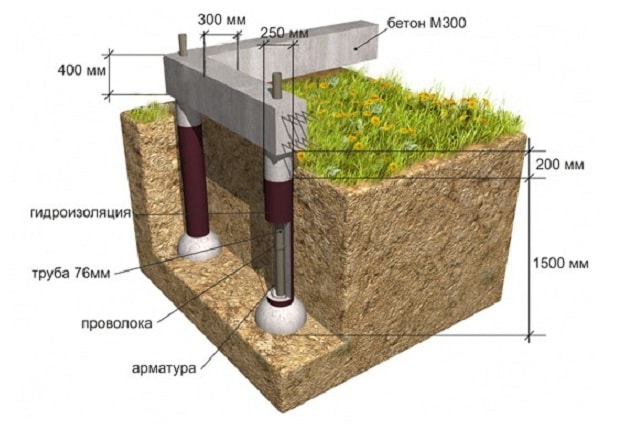

Схема столбачатого (свайного) фундамента с ростверком

Схема столбачатого фундамента с ростверком

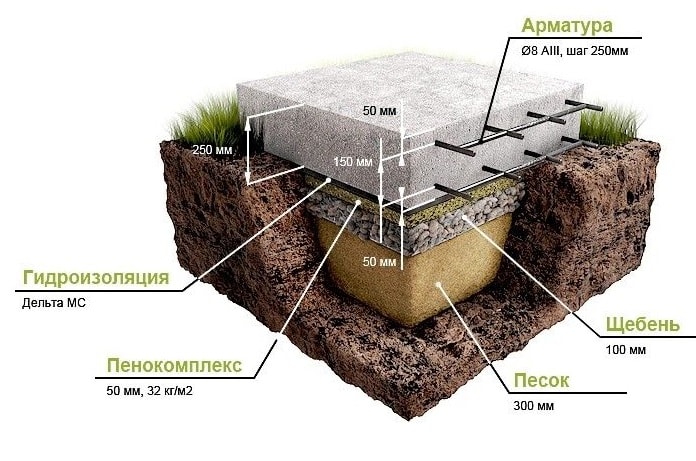

Схема плитного фундамента

Схема плитного фундамента

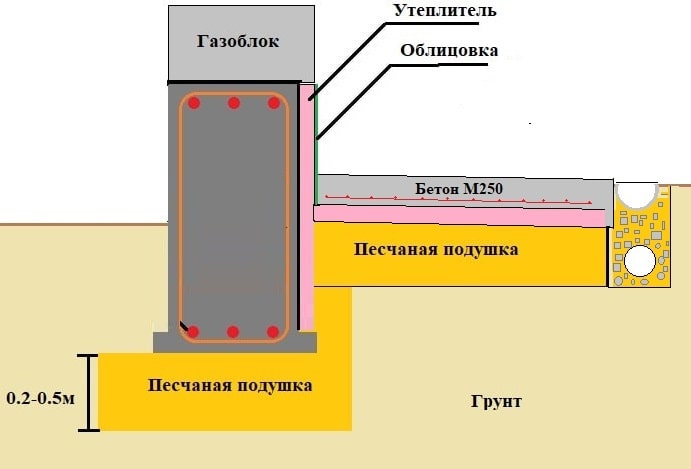

Схема утепленной отмостки для ленточного малозаглубленного фендамента

Схема утепленной отмостки для ленточного малозаглубленного фендамента

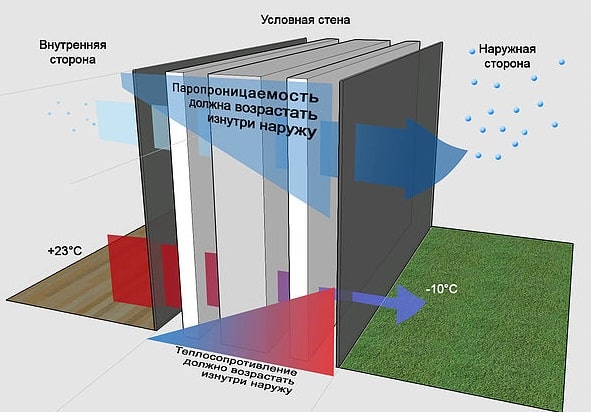

Правильная схема для паропроницаемой стены

Правильная схема для паропроницаемой стены

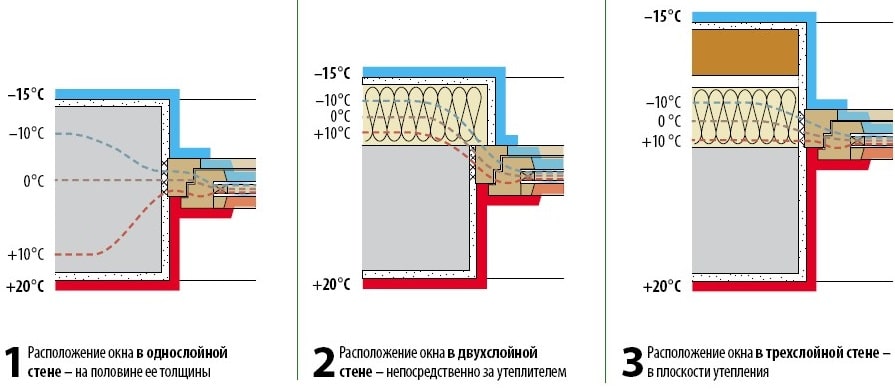

Схематические варианты глубины установки окна в стену

Схематические варианты глубины установки окна в стену
